Как выбрать лучшие тормозные диски для автомобиля: материалы, технологии и полный разбор

Тормозной диск — это теплообменник, работающий на разрыв. За одно интенсивное торможение он превращает энергию движения машины в тепло и должен рассеять его, не потеряв геометрию, не растрескавшись и не «поплыв» по сцеплению. Всё, что пишут про «прикус», «тишину» и «премиальность», — следствие двух вещей: из чего диск сделан и как он спроектирован под отвод тепла.

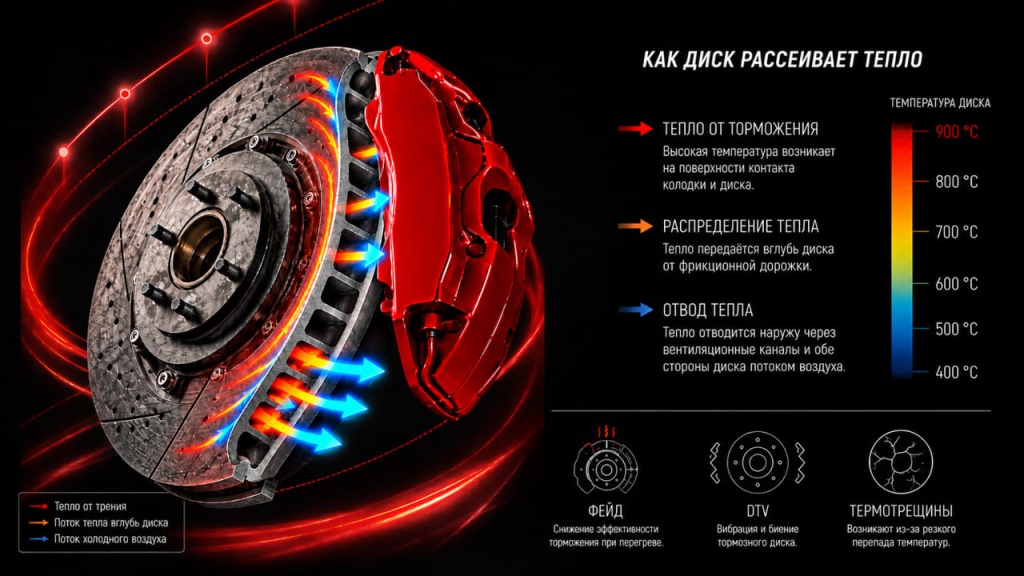

1. Физика процесса: почему материал решает всё

При торможении температура в зоне контакта «диск — колодка» уходит на 400–700 °C в городе и до 800–900 °C на серпантине или треке. Диск обязан быстро принять тепло, отвести его вглубь и в воздух, сохранить плоскость и дать стабильное сцепление во всём диапазоне.

Три врага диска

• Фейд — падение эффективности при перегреве.
• Разнотолщинность (DTV) — пульсация педали и биение руля. «Повело диск» — чаще это именно DTV.
• Термотрещины — сетка микротрещин от перепадов температуры.

2. Серый чугун: рабочая лошадка рынка

Абсолютное большинство дисков — серый чугун: высокая теплоёмкость, хорошая теплопроводность, отличное гашение вибраций и низкая цена при массовом литье.

2.1. Химический состав

Тормозной серый чугун — это железо с точно подобранным набором добавок. Массовые доли примерно такие:

Компонент	Доля, %	Роль в диске
Железо (Fe)	основа	матрица металла
Углерод (C)	3,0–3,8	образует графит и твёрдую фазу — цементит
Кремний (Si)	1,8–2,4	графитизатор — «выгоняет» углерод в графит
Марганец (Mn)	0,5–0,9	укрепляет структуру, связывает серу
Фосфор (P)	< 0,15	в избытке вреден — хрупкость
Сера (S)	< 0,12	вредна, связывается марганцем
Cr, Cu, Mo, Sn, Ti	доли %	легирование под теплостойкость и прочность

Важный показатель — углеродный эквивалент: суммарный «углеродный вес» состава с поправкой на кремний и фосфор. Тормозные чугуны делают околоэвтектическими (углеродный эквивалент примерно 3,9–4,3) — такой состав даёт хорошую текучесть при литье и нужную структуру графита. Это тот баланс, при котором диск одновременно хорошо льётся, отводит тепло и гасит вибрации.

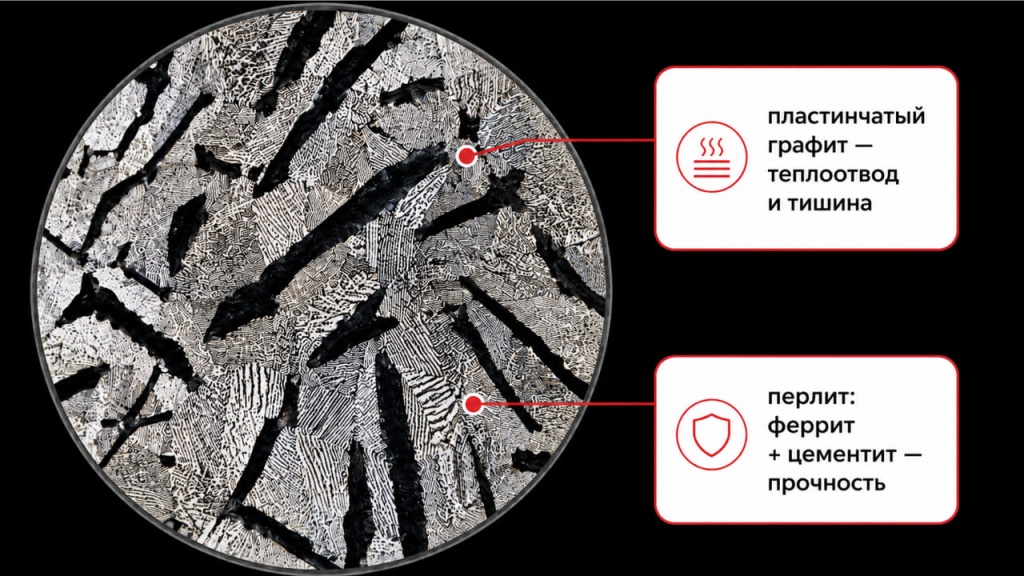

2.2. Что происходит внутри металла

Углерод в сером чугуне существует в двух формах, и их баланс определяет характер диска:

• Пластинчатый графит — «чешуйки» углерода. Проводят тепло вдоль своих плоскостей (микро-каналы теплоотвода) и гасят вибрации (тишина), но работают концентраторами напряжений и снижают прочность.

• Перлит — матрица из чередующихся пластин мягкого феррита и твёрдого цементита. Чем его больше — тем диск прочнее и твёрже, но тем хуже гашение вибраций.

Инженерия диска — управление балансом «графит против перлита»: больше графита — тише и теплопроводнее, больше перлита — прочнее и твёрже.

2.3. Какие бывают марки чугуна и где применяются

Чугун классифицируют по прочности (стандарт SAE J431), а прочность напрямую связана с составом: больше свободного графита — мягче, тише и теплопроводнее; больше перлита, связанного углерода и легирующих — прочнее и твёрже. Отсюда — линейка марок под разные задачи. G3000 в высокоуглеродном исполнении стоит выделять отдельно: формально это та же марка, но по свойствам и применению — самостоятельный класс.

Марка	Прочность (мин.)	Характер состава	Где применяется
G1800 / G2500	~124–172 МПа	много графита, мягкий	лёгкие диски, барабаны, бюджет
G3000	~207 МПа	сбалансированный	стандарт легкового диска — основная масса OEM и вторички
G3000 High-Carbon	~207 МПа (норма G3000)	максимум графита	высоконагруженные авто; M, AMG, Performance
G3500 / G4000	~241–276 МПа	больше перлита/карбидов	тяжёлый коммерческий транспорт, спецтехника

Значительная часть недорогих тормозных дисков на рынке изготовлена из серого чугуна классов G1800–G2500. В оригинальных OEM тормозных системах современных легковых автомобилей чаще применяются более прочные и термостабильные составы уровня G3000 либо их аналоги по другим стандартам. Для мощных и спортивных версий автомобилей — M, AMG, Performance и других — производители нередко используют высокоуглеродистый легированный чугун G3000 High Carbon. Он лучше поглощает вибрации, эффективнее противостоит термическим нагрузкам и способствует более тихому и комфортному торможению. На отдельных топовых комплектациях устанавливаются карбон-керамические диски.

2.4. Главное о марках: почему не G3500 и G4000

Ключевая мысль всей статьи: «чем выше марка чугуна, тем лучше диск» — неверно. G3500 и G4000 — не апгрейд над G3000, а чаще шаг назад для тормозного диска. Настоящий премиум — это не бóльшая цифра, а G3000 в высокоуглеродном исполнении.

Диск разрушается не от механической нагрузки на разрыв, а от тепла: термоусталости, коробления и фейда. Прочность более высоких марок достигается бóльшим количеством перлита и связанного углерода и меньшей долей свободного графита. А свободный графит — это ровно то, что даёт теплопроводность, гашение вибраций и способность «стравливать» термические напряжения.

Поэтому у более высоких марок на легковом диске: ниже теплопроводность → быстрее перегрев и трещины (парадокс: «прочнее» — значит чаще трескается от тепла); хуже демпфирование → скрип и вибрация; выше твёрдость → жёстче к колодке и глазурование. G3500/G4000 оправданы в основном на тяжёлом коммерческом транспорте. Правильный вектор — не «марка вверх», а «углерод вверх при удержании G3000 плюс легирование хромом и молибденом».

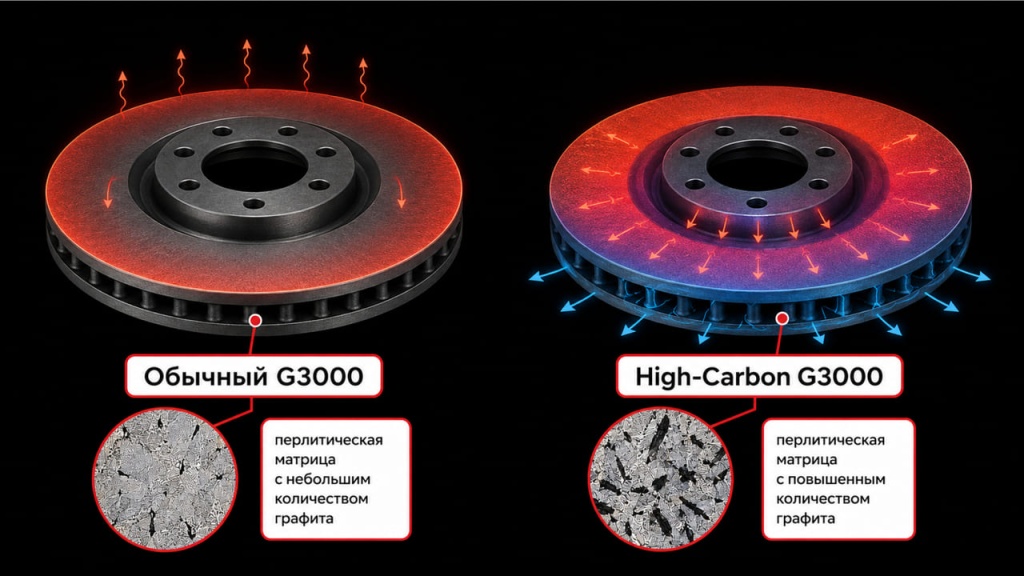

2.5. G3000 против G3000 High-Carbon — и почему его делают единицы

Тонкость, которую не видно в спецификации: и обычный, и высокоуглеродный диск на бумаге пишутся одинаково — «G3000». Разница не в марке, а в том, где внутри допустимой химии находится состав.

• Обычный G3000 льют «с лёгкого конца»: меньше углерода, больше перлита — легче попасть в норму прочности, дешевле.

• High-Carbon G3000 — сдвиг к максимуму углерода/графита с удержанием минимума прочности G3000. Это труднее: состав близок к эвтектике, нужен жёсткий контроль химии и охлаждения.

Что даёт high-carbon: теплопроводность порядка 48–54 против ~44 Вт/(м·К) у обычного G3000 (рабочая дорожка быстрее «сливает» тепло вглубь), лучше демпфирование (тише), выше стойкость к термотрещинам, стабильнее геометрия на горячую — ценой небольшого снижения прочности, которое компенсируют легированием. Точную марку задают двухосевой нотацией SAE J431, например G11H18: это измеримый набор «прочность/твёрдость», а не размытое «high carbon» без цифр. Почему делают единицы: это дороже, это не видно в паспорте (оба — «G3000»), и у массовой литейки нет стимула. «Невидимый» апгрейд, который проявляется только под реальной тепловой нагрузкой — потому и остаётся признаком премиум-брендов.

2.6. Легирующие элементы

Небольшие добавки задают теплостойкость диска: хром образует карбиды и поднимает высокотемпературную прочность и стойкость к термотрещинам; молибден резко повышает сопротивление термоусталости (ключ для нагруженных дисков); медь и олово стабилизируют перлит и добавляют прочности; титан и ванадий измельчают структуру. Именно грамотное легирование позволяет держать высокий углерод (мягкость и теплоотвод) без потери нужной прочности.

Но легируют не все. Осмысленное легирование — это статья затрат и жёсткий контроль состава на литейке, поэтому массовые и бюджетные диски часто идут на базовом чугуне без него: «просто чугун, лишь бы попал в норму прочности». Контролируемый пакет легирования (хром, молибден и др.) — признак премиального производства и как раз то, что позволяет держать высокоуглеродный состав без потери прочности. Такой подход используют, в частности, PowerStop и HARDI Performance; на диске «просто G3000» без легирования тех же свойств на горячую не будет.

3. Геометрия и конструкция

3.1. Вентиляция

• Сплошной диск — простой «блин». Сзади и на лёгких машинах.

• Вентилируемый — две поверхности, между ними каналы, прокачивающие воздух. Обязателен спереди.

Типы вентканалов по нарастанию эффективности: прямые радиальные рёбра; изогнутые (направленные) — работают как насос, но бывают «левый/правый»; столбчатая вентиляция (split-core) — массив столбиков, максимум теплоотвода.

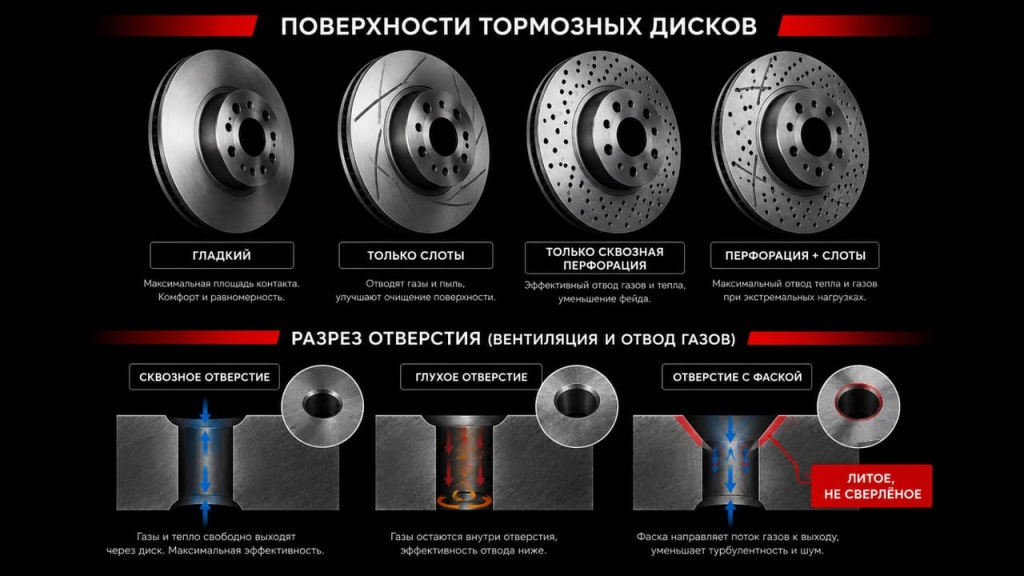

3.2. Перфорация и слоты: сквозная, глухая, только слоты — что выбрать

Здесь больше всего мифов, поэтому сразу честно: сквозная перфорация — не всегда «спортивнее и лучше». Часто это про внешний вид и про дождь, а для жёсткого трека грамотнее чистые слоты.

Перфорация: сквозная, глухая, литая или сверлёная

• Сквозная (through) — отверстия насквозь: максимум отвода газов, воды и тепла, легче диск. Но выше риск трещин.

• Глухая / насечки (dimpled) — углубления не насквозь: меньше риск трещин, но слабее газоотвод.

• Литая против сверлёной — критично: литые отверстия сохраняют структуру металла у кромки; высверленные после литья разрезают структуру → очаги трещин. Хорошая перфорация всегда с фаской.

Слоты

Слоты — канавки на поверхности (не сквозные). Счищают пыль, дегазируют поверхностный слой, не дают колодке «глазуроваться», дают прикус в дождь. Ослабляют диск меньше сквозной перфорации — поэтому для трека часто предпочтительнее.

Что даёт каждое решение

Тип поверхности	Газо-отвод	Охлаж-дение	Само-очистка	Прикус в дождь	Риск трещин	Износ колодки	Кому
Гладкий (OE)	—	базовое	—	базовый	мин.	мин.	город, тишина
Только слоты	слабый	среднее	да	да	низкий	чуть выше	актив, трек
Только перфорация (сквозная)	сильный	выше	слабая	да	выше	средний	стрит, дождь, вид
Перфорация + слоты	сильный	выше	да	да	выше*	выше	performance-street
Глухая / насечки	средний	среднее	частично	да	низкий	средний	нагруж. стрит

* при качественном литье с фаской риск управляем; на сверлёных без фаски — высокий. Итог: город — гладкий или слоты; актив и трек — слоты; сквозная перфорация и комбо — для стрита, дождя и вида, но требуют качественного литья.

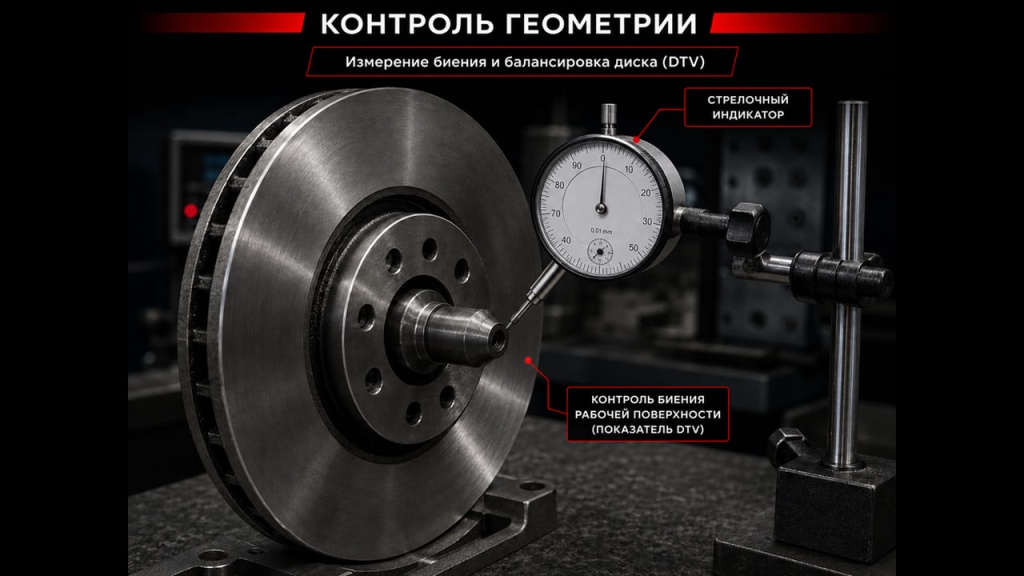

3.3. Измерение биения и балансировка диска (DTV)

Металлургия задаёт, как диск переживёт нагрев. Геометрия задаёт, будет ли клиент доволен. И претензии, с которыми люди возвращаются в сервис, почти никогда не про чугун — они про вибрацию на педали, биение руля на торможении со скорости и свист. Всё это геометрия: разнотолщинность, торцевое биение, дисбаланс, характер финишной поверхности. Разница между заводским диском и дешёвым аftermarket проходит именно здесь, и она невидима на витрине: два диска с одинаковой химией и одинаковой массой ведут себя по-разному уже через месяц эксплуатации.

Ключевой параметр — разнотолщинность (DTV). У премиум-класса она держится в пределах ~0,010 мм; превышение этого допуска и есть тот самый пульсирующий отклик педали. Механизм жёсткий: колодка при каждом обороте то поджимается, то отпускается, усилие на суппорте меняется с частотой вращения колеса, и водитель чувствует это как «диски повело». Рядом стоит торцевое биение — в пределах ~0,050 мм: оно само по себе не ощущается, но именно оно за несколько тысяч километров вытачивает DTV из изначально ровного диска. Поэтому эти два допуска работают только в паре — и поэтому же критично, чтобы посадочная плоскость ступицы была чистой при установке: диск с биением 0,03 мм на ступице с биением 0,08 мм даёт на выходе 0,11 мм и все сопутствующие симптомы. Ни один производитель диска этого за монтажника не сделает.

Дальше — балансировка каждого диска съёмом металла и финишная проточка до Ra ~1,6 мкм с ненаправленным рисунком. Дисбаланс на вращающейся неподрессоренной массе — это вибрация, которая не лечится балансировкой колеса, потому что появляется только под нагрузкой торможения. Шероховатость же определяет прикатку: слишком гладкая поверхность не даёт колодке сформировать переносной слой и первые сотни километров тормоза «пустые»; слишком грубая или направленная — рвёт фрикционный слой и даёт неравномерный износ. Правильный финиш означает предсказуемое поведение с первого дня, без ритуала «прикатайте аккуратно первую тысячу».

И последнее, что отделяет заводской стандарт от массового: 100% выходной контроль ключевой геометрии вместо выборочного. Формально «контроль качества» декларируют все. Реально в среднем сегменте это выборка — несколько дисков из партии; при стабильном процессе этого хватает, при нестабильном бракованный диск просто уходит к клиенту, потому что его никто не мерил. Разница здесь не в наличии измерительного оборудования, а в экономике: 100%-ный контроль — это отдельная операция, отдельный такт линии и отдельные люди, то есть себестоимость. Именно поэтому его держат OEM и производители уровня PowerStop, а не те, кто конкурирует ценой. Практический смысл для покупателя простой: диск ставится и работает как есть — без проточки на станке перед установкой, без «дайте ему прикататься», без второго визита в сервис через месяц.

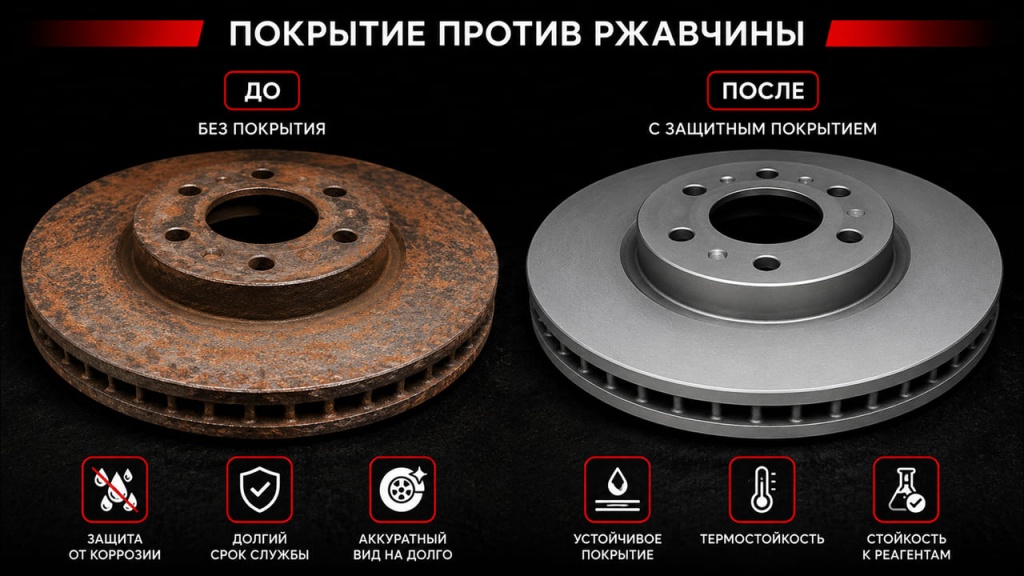

4. Покрытия: защита от коррозии

Голый чугун ржавеет мгновенно: ржавчина в вентканалах ухудшает охлаждение, на ступичной части мешает следующей замене. Лучшее решение — покрытие всего диска типа GEOMET: цинк-алюминиевое, без вредного шестивалентного хрома, наносится «сухим», не требует отмывки, даёт высокую циклическую стойкость к соли и влаге, а с рабочей дорожки безвредно снимается колодкой при первых торможениях. Состав соответствует экологическим нормам (EU ELV, RoHS); предшественник Dacromet содержал шестивалентный хром и вытеснен по экологии. Для России с зимними реагентами — не роскошь, а срок службы.

4.1. Следующий уровень — FNC (ферритная нитроцементация)

У GEOMET есть слабое место: он защищает нерабочие поверхности, но с рабочей дорожки снимается колодкой — и сама дорожка остаётся голым чугуном, со временем ржавея по кромке и под колодкой на стоянке. FNC решает именно это. Это не покрытие-плёнка, а термохимическая обработка: в поверхность диска диффузионно вводят азот и углерод, образуя твёрдый коррозионностойкий слой нитридов железа по всей детали, включая рабочую дорожку.

Что это даёт: коррозионная стойкость самóй рабочей поверхности — нет рыжей кромки и ржавых колец после стоянки; выше твёрдость поверхности → меньше износ и медленнее набирается разнотолщинность (DTV), то есть дольше не появляется пульсация; стабильнее геометрия и больше ресурс диска; часто ниже пылимость. Поскольку это диффузионный слой, а не плёнка, защита рабочей дорожки не «стирается» колодкой, как обычное покрытие. Минусы — дороже и сложнее в производстве, требует аккуратной прикатки.

PowerStop и HARDI Performance: отдельная линейка дисков с обработкой FNC запланирована к запуску в 2027 году.

5. Карбон-керамика: вершина технологии

Карбон-керамический диск — композит: углеродное волокно, армирующее матрицу из карбида кремния (C/SiC). Заготовку прокаливают до пористого углеродного каркаса, затем пропитывают раскалённым кремнием — он реагирует с углеродом и образует карбид кремния. На выходе — лёгкий и сверхтермостойкий диск.

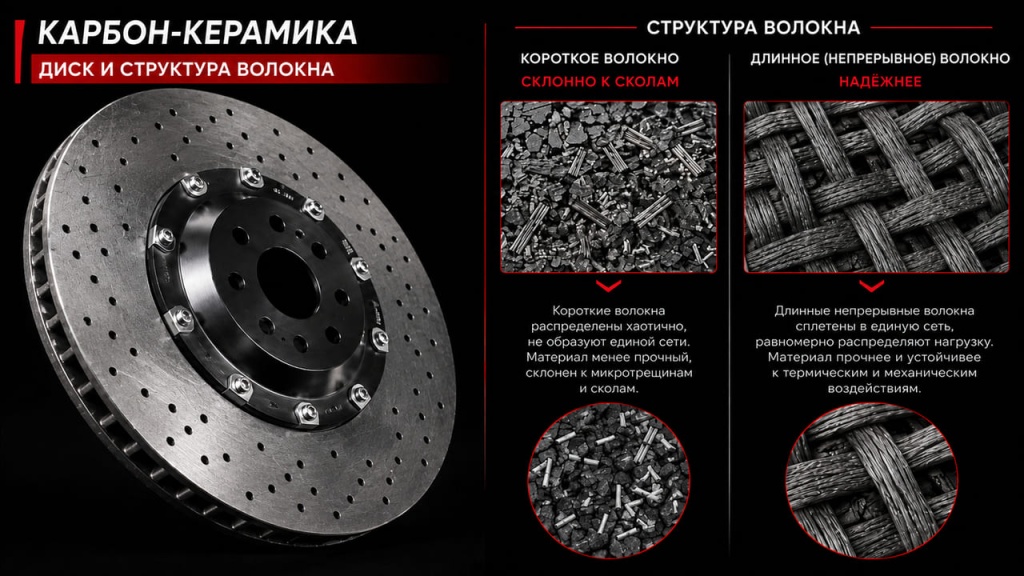

5.1. Какое волокно выбирать: материал и форма

У волокна есть две характеристики, и обе важны. Первая — материал волокна:

• PAN-волокно — высокая прочность, несущий каркас. База большинства автомобильных C/SiC.

• Мезофазное питчевое — после графитизации даёт высокую теплопроводность, работает теплоотводом; дороже и хрупче.

• Изотропное питчевое — низкая теплопроводность (теплоизолятор); дёшево, но для рабочего слоя это минус.

Сильные производители комбинируют PAN (прочность) и питч (теплоотвод). Вторая характеристика — форма волокна, и именно она определяет надёжность диска. Здесь два принципиально разных подхода:

• Короткое (рубленое) волокно — короткие волокна случайно распределены в матрице. Дешевле и технологичнее — это массовый путь, по нему сделана бóльшая часть серийной карбон-керамики. Минус: такой диск заметно более склонен к сколам и «осыпанию» керамического слоя по кромке — при термоударе и ударах камней.

• Длинное (непрерывное) волокно — непрерывные волокна сплетены в 3D-преформу, которая пронизывает весь диск единой армирующей сетью и огибает его форму. Это тормозит рост трещин, резко повышает прочность и стойкость к сколам; материал плотнее, поверхность гораздо реже теряет керамику при термошоке и попадании камней. Самый надёжный тип — и самый дорогой и сложный в производстве.

PowerStop и HARDI Performance: карбон-керамическая линейка 2027 года строится именно на непрерывном длинном волокне (3D-преформа) — это самый надёжный вариант по стойкости к трещинам и сколам, тогда как короткое рубленое волокно к сколам склоннее.

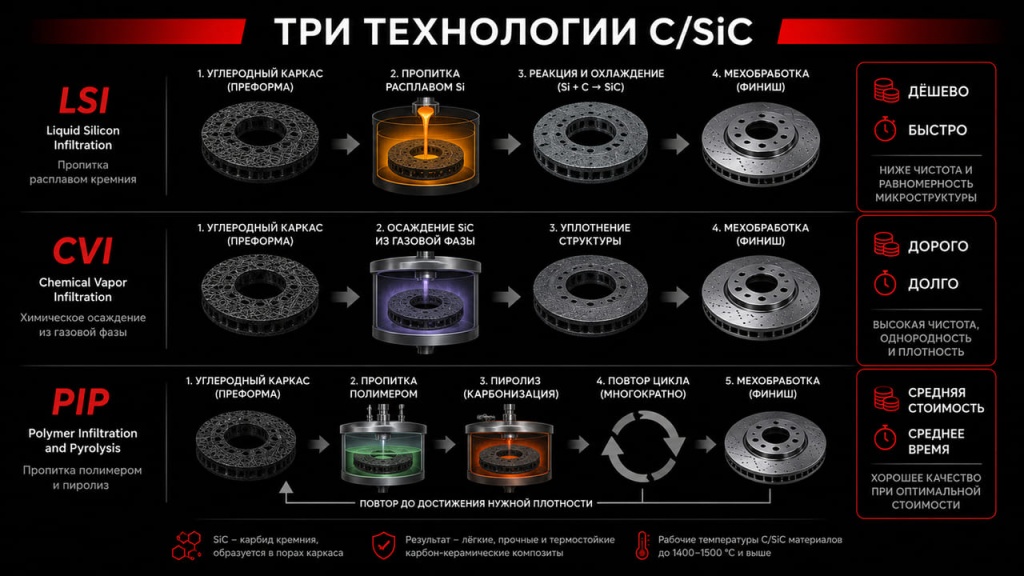

5.2. Технологии производства (китайцы используют несколько)

• LSI (пропитка расплавом кремния) — быстрый и недорогой, плотный материал. Стандарт для авто. Минус — остаточный кремний.

• CVI (осаждение из газа) — тонкая настройка, почти не повреждает волокно, но долго, дорого и менее плотно. Китайский маршрут — 3D-каркас плюс CVI.

• PIP (пропитка полимером с пиролизом) — контроль матрицы, но много циклов; часто как защита волокна перед LSI.

Массовый продукт — LSI; премиум — гибриды CVI+LSI/PIP+LSI и 3D-каркасы. Что спрашивать у завода: маршрут, тип и форма волокна, плотность (~2,0+ г/см³), пористость, противоокислительная защита и совместимые колодки (C/SiC работает только со специальными компаундами).

PowerStop / HARDI Performance: собственная карбон-керамика (на непрерывном длинном волокне, см. выше) ожидается в 2027 году. Пока раздел — про экспертизу и «вершину технологии», а не про товар на полке.

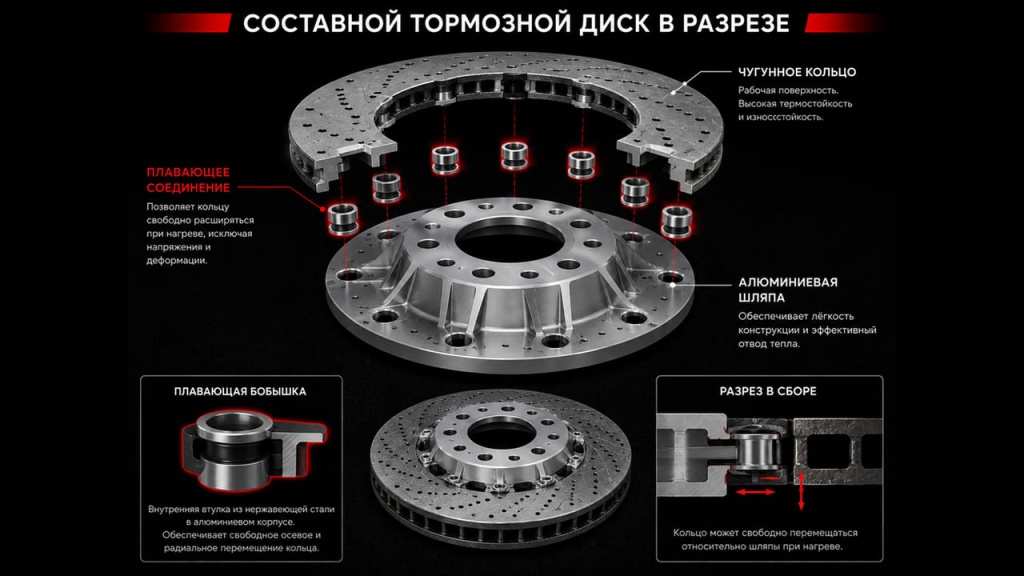

6. Составные (двухсоставные) диски

Составной диск разделяет фрикционное кольцо (чугун или карбон-керамика) и ступичную «шляпу». Шляпа обычно алюминиевая — лёгкая и хуже проводит тепло на ступицу. Соединение бывает плавающим (кольцо свободно расширяется → меньше коробления и биения) или фиксированным на болтах.

Что даёт: снижение массы, термическую развязку, меньше джаддера, ремонтопригодность. Минусы — цена и сложность. Сегмент — спорт, трек, тюнинг, заводские M/AMG/RS.

Нюанс эксплуатации

У плавающего соединения кольцо имеет небольшой осевой люфт — на холодную и на малой скорости это иногда даёт лёгкий «дребезг» или щелчок при трогании. Это норма, а не поломка (у полуплавающих тише). Именно этот люфт и даёт главный плюс: кольцо свободно расширяется при нагреве и не «конусит», поэтому составной диск почти не ведёт после жёстких торможений.

Как ведёт себя в России с реагентами

Вот здесь главная тонкость для нашего климата. Составной диск — это разнородные металлы рядом: алюминиевая шляпа, стальные бобышки и крепёж, чугунное кольцо. В соли и реагентах между разными металлами возникает гальваническая коррозия: бобышки и крепёж закисают, алюминиевая шляпа корродирует в точках контакта. Если плавающее соединение закисло — кольцо перестаёт «плавать», и диск теряет ровно то, ради чего его ставили: пропадает защита от джаддера, появляются шум и неравномерный износ. Цельный чугунный диск в этом смысле неприхотливее.

Нужно ли обслуживать болты

Да. Крепёж шляпы и плавающие бобышки — это сервисные элементы, а не «поставил и забыл». В условиях РФ их стоит периодически проверять на затяжку и коррозию, обрабатывать антизадирным составом, а при замене кольца — обновлять. Закисший или перетянутый крепёж убивает эффект плавания. Это не сложно, но про это нужно знать и делать — иначе дорогой составной диск через пару зим работает как обычный, только дороже.

Кому это реально выгодно

Для обычного водителя с активным стилем (не трек, но «поехать в удовольствие», горы, частые энергичные торможения) плюсы ощутимые: меньше неподрессоренной и вращающейся массы — острее руль и отклик, легче разгон и торможение; термическая развязка — меньше тепла уходит в ступицу, подшипник и тормозную жидкость, значит стабильнее педаль при повторных торможениях и ниже риск закипания жидкости; и главное — почти нет пульсации после жёсткой езды, той самой, что мучает цельные диски. Плюс ремонт только кольца дешевле для того, кто быстрее изнашивает диски.

Честно: для чисто городской спокойной езды составной диск избыточен, а в соли ещё и требует ухода за крепежом — переплата не окупится. Он оправдан именно у активного водителя, который иначе регулярно «ведёт» цельные диски; для города разумнее хороший цельный high-carbon с полным покрытием.

7. Ресурс диска: сколько реально ходит

Сразу честно: при OEM-колодках и спокойной езде сам материал диска влияет на пробег меньше, чем принято думать. Износ определяется в первую очередь колодкой и стилем езды, а в России диски чаще меняют не по износу, а по коррозии — ржавый буртик, задиры, ржавые вентканалы. Поэтому реальную разницу в сроке службы даёт не «магия сплава», а стойкость к коррозии (покрытие, FNC) и — отдельной лигой — карбон-керамика.

Для примера возьмём массовый седан (~1,5 т), передняя ось, OEM-колодки, спокойная смешанная езда «город + трасса». Порядок пробега до замены диска:

Материал диска	Пробег (перед. ось, OEM-колодки, спокойно)	Примечание
Обычный серый чугун	~30–55 тыс. км	в РФ часто меняют раньше — из-за коррозии, а не износа
G3000 High-Carbon	~35–60 тыс. км	термически стабильнее; по чистому износу выигрыш небольшой
С покрытием (GEOMET)	~40–65 тыс. км	по металлу столько же, но не съедается коррозией — доживает до износа
FNC (нитроцементация)	~50–90+ тыс. км	твёрдая поверхность + антикоррозия по всей дорожке, медленно набирает DTV
Карбон-керамика	~250–300 тыс. км	практически ресурс автомобиля, но только со «своими» колодками

Важные оговорки: это передняя ось (задняя ходит дольше); цифры — ориентир, а не гарантия. Активная езда, горы, пробки, тяжёлый автомобиль и реагенты сокращают ресурс кратно. И наоборот, аккуратная трасса и гараж — увеличивают. Для тяжёлого кроссовера смело вычитайте 20–30%. Диск всегда меняют парой на ось и не эксплуатируют ниже минимальной толщины (MIN TH).

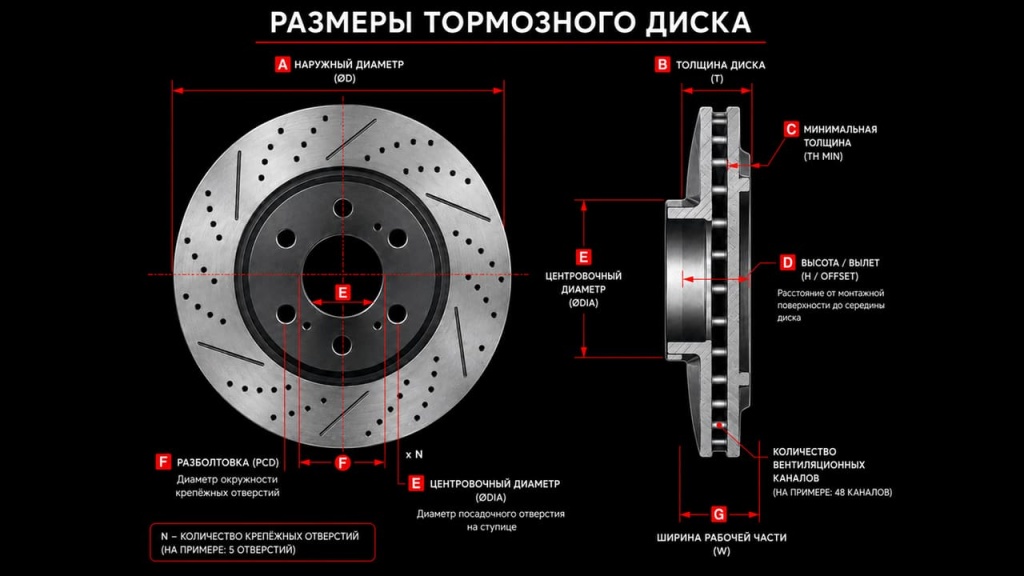

8. Размеры и параметры подбора

Диск подбирается строго под применимость автомобиля. «Больше — лучше» не работает: увеличенный диск требует другого суппорта и часто других колёс. Параметры, которые обязаны совпасть:

Как выбрать под свой сценарий

• Город — OE-геометрия или слоты, полное покрытие, тихие керамические колодки.

• Актив / серпантин / буксировка / тяжёлый кроссовер — high-carbon G3000, слоты, усиленная вентиляция.

• Трек / спорт — составные диски, high-carbon или карбон-керамика, гоночный компаунд.

• EV и гибриды — тормоза закисают: критично полное покрытие; больший вес → high-carbon.

• Зима РФ — покрытие всего диска по умолчанию.

9. Лучшие тормозные диски: что выбрать?

PowerStop — не единственный, кто соединяет высокоуглеродистый чугун, перфорацию со слотами и антикоррозийное покрытие в одном диске. Честно: есть несколько брендов того же инженерного класса. Разница между ними — не «кто лучше в вакууме», а цена, доступность и применимость под конкретный рынок и автомобиль.

Важно понимать про рынок. Около 90% всех тормозных дисков — это обычный серый чугун; отличаются они прежде всего точностью обработки (разнотолщинность DTV, биение) и упаковкой, а не «магией сплава». Большинство китайских дисков, которые косят под спорт слотами и перфорацией, — тоже обычный серый чугун; в лучшем случае (действительно хороший Китай) — G3000. Высокоуглеродное исполнение плюс согласованная пара с колодкой — это уже другой уровень, и его делают единицы.

DFC (Dynamic Friction Company) — ближайший аналог. Тот же класс вплоть до формулировок: чугун G3000/G11H18, перфорация с фаской плюс слоты, заводская split-core вентиляция, покрытие GEOMET или GeoSpec, есть версии dimpled+slotted. Практически повторяет инженерную карту PowerStop.

DBA 4000 Series XS (Австралия) — премиальный high-carbon, фирменная вентиляция Kangaroo Paw, T-слоты, перфорация/слоты. Инженерно силён, но заметно дороже и в РФ редок.

Brembo Xtra — high-carbon на многих применениях, но преимущественно перфорация без слотов. Имя-эталон, цена премиум.

SP Performance — high-carbon, перфорация с насечками, разные цинковые покрытия. США, средний сегмент, в РФ малодоступен.

R1 Concepts — американский value-бренд: перфорация/слоты, цинк/geomet-покрытия, много вариантов. Дешевле, качество среднее.

EBC Brakes (Великобритания) — принципиально не делает сквозную перфорацию (считает её причиной трещин); фирменные dimpled+slotted и слотированные. Другая философия поверхности.

StopTech Sport — ушёл с рынка. В январе 2026 года материнская First Brands Group свернула StopTech вместе с Raybestos и Centric: производство остановлено на фоне банкротства и обвинений во фроде. Ритейлеры распродают складские остатки. Как новый выбор не рассматривается — особенно для трек-дней, где важна постоянная доступность запчастей.

Бренд	Металл	Поверхность	Покрытие	Цена	РФ
PowerStop Evolution	high-carbon G3000	перфор. с фаской / + слоты	GEOMET	ср.-высок.	есть
DFC GeoPerformance	high-carbon G3000	перфор. + слоты / насечки	GeoSpec / GEOMET	средняя	низкая
DBA 4000 XS	фирм. high-carbon	перфор. + слоты	цинк	высокая	низкая
Brembo Xtra	high-carbon	преим. перфорация	есть	высокая	средняя
SP Performance	high-carbon	перфор. + насечки	цинк	средняя	низкая
R1 Concepts	обычн. / HC	перфор. / слоты	цинк / geomet	низкая	низкая
EBC	high-carbon	насечки + слоты	—	высокая	средняя
StopTech (ушёл)	high-carbon	drilled / slotted	—	—	нет

Что выбрать. По металлургии и геометрии верхние строчки таблицы примерно равны — вопрос не «кто круче на бумаге». Для рынка РФ решают три вещи: цена, доступность и применимость под автопарк. PowerStop даёт тот же класс (high-carbon G3000, перфорация с фаской плюс слоты, полный GEOMET) при реальной доступности в России, а HARDI Performance закрывает применимости, которых у перечисленных брендов в каталоге нет — автомобили российской сборки и китайские электромобили (Москвич, Evolute, GAC). Уход StopTech освободил именно нишу «доступный high-carbon performance», в которую этот тандем и целится.

10. Как это реализовано: PowerStop и HARDI Performance

PowerStop Evolution

Диск и колодка спроектированы как единая система: высокоуглеродистый чугун G3000 (High-Carbon) с двухосевой маркой G11H18; перфорация с фаской плюс слоты; заводская вентиляция со split-core; полная балансировка и контроль геометрии; покрытие GEOMET целиком (установка без отмывки); колодки Z-серии под этот диск. Карбон-керамическая линейка на непрерывном длинном волокне ожидается в 2027 году.

HARDI Performance

HARDI Performance — бренд PowerStop для российского рынка: те же заводы, идентичные серии, аналогичные компаунды. Диски — на той же металлургии (high-carbon G3000, покрытие GEOMET). Колодки — Z17/Z26/Z36: керамика без меди, приоритет на тишину и чистоту диска. Задача бренда — закрывать применимости, которых нет в основном каталоге PowerStop: автомобили российской сборки и китайские электромобили (Москвич, Evolute, GAC и др.).

 11. Чек-лист покупателя

• Подбор строго по OE-номеру / VIN, не по диаметру на глаз.

• Для вторички — наличие омологации ECE R90.

• Всегда пара на ось + правильная пара «диск — колодка».

• Под климат РФ — покрытие всего диска.

• Профиль езды → OE-гладкий / слоты / перфорация+слоты / составной / карбон-керамика.

• Проверить минимальную толщину (MIN TH) и не эксплуатировать ниже предела.

• Обязательно прикатать (bedding) новую пару по инструкции.

Диск — не «расходник по диаметру», а теплофизическая деталь. Правильный выбор — совпадение трёх вещей: применимости (размер/OE), материала под нагрузку (марка чугуна или

карбон-керамика) и согласованной колодки. Ошибка в любой из трёх даёт либо пульсацию, либо шум, либо фейд — ровно те симптомы, которые потом ошибочно списывают на «плохой диск».
